Техническая библиотека скачать Тройники штампосварные ТУ 102-488-05.

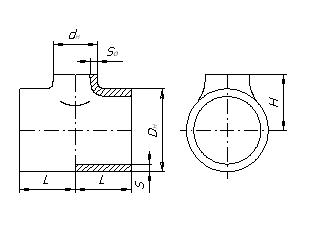

Тройники штампосварные ТУ  102-488-05

Тройники  штампосварные ТУ  102-488-05

Пример условного обозначения тройника штампосварного равнопроходного класса прочности К52, с наружным диаметром 1020 мм и толщиной кромки на конце тройника 21 мм, на рабочее давление 7,5 МПа при коэффициенте условий работы m=0,6, для климатического исполнения У, изготовленного по ТУ 102-488-05: Тройник ТШС 1020 (21) -7,5-0,6 – К52 - У ТУ 102-488-05
То же, класс прочности 60, для климатического исполнения УХЛ:
Тройник ТШС 1020 (21) -7,5-0,6 – К60 - УХЛ ТУ 102-488-05
То же, для тройников по ТУ 102-488-95 (в скобках - толщина стенки и класс прочности присоединяемой трубы):
Тройник ТШС 1020 (21К52) -7,5-0,6 - У ТУ 102-488-95
Тройник ТШС 1020 (21 К60) -7,5-0,6 - УХЛ ТУ 102-488-95

По договоренности тройники могут изготавливаться с решетками.
Примеры условных обозначений тройника штампосварного переходного, класса прочности 52, с решеткой, с диаметром магистрали 1020 мм и толщиной присоединительной кромки 21 мм, с диаметром ответвления 530 мм и толщиной присоединительной кромки 15 мм на те же условия:
Тройник ТШСР 1020 (21) х 530 (15) -7,5-0,6- К52 - У ТУ 102-488-05.
То же. класса прочности 60, для УХЛ :
Тройник ТШСР 1020 (21) х 530 (15) -7,5-0,6- К60 - УХЛ ТУ 102-488-05.
То же, для тройников по ТУ 102-488-95:
Тройник ТШСР 1020 (21К52) х 530 (15К52) -7,5-0,6 - У ТУ 102-488-95.
Тройник ТШСР 1020 (21К60) х 530 (15К52) -7,5-0,6 - УХЛ ТУ 102-488-95

В таблице размеры в скобках указаны для тройников с удлинительным кольцом на ответвлении.

Коэффициенты надежности по материалу К1 приняты: для К52 равным 1,4; для К60 равным 1,34. Для изготовления тройников применяются стали марок 10Г2ФБЮ и 10Г2 СФБ. Тройники могут поставляться с переходными кольцами класса прочности К60 согласно СНиП III-42-80*.
По договоренности тройники могут изготавливаться на другие условия работы (давление, коэффициент условий работы).
Тройники могут поставляться с наружным изоляционным покрытием.
